Esta tabla de la Infraestructura pretende definir las Causas reales de Falla, que normalmente sólo se detectan a través de una inspección previa.
En ella se han propuesto a manera de guía, algunas Causas de Falla, agrupadas en Básicas (B) e Inmediatas (I), según orientación de la norma ISO-14224. Se considera que de todas maneras la cultura técnica del área de mantenimiento y su experiencia en equipamiento y procesos específicos pueden variar y/o complementar la propuesta que hace AM.
BASICAS (B):
- BAD-FALLAS ADMINISTRATIVAS
- BAD-Error Administrativo
- BAD-Error de Documentación
- BFI-FALLAS FABRICACIÓN / INSTALACIÓN
- BFI-Error de Fabricación
- BFI-Error de Instalación / Montaje
- BOP-FALLAS OPERACIONALES
- BOP-Desgaste o rotura esperada
- BOP-Error de Mantenimiento
- BOP-Error de Operación
- BOP-Servicio fuera de diseño
- BDI-FALLAS DISEÑO
- BDI-Capacidad Inadecuada
- BDI-Diseño Inadecuado
- BDI-Material Inadecuado
- BMI-FALLAS MISCELANEAS
- BMI-Desconocida
- BMI-Miscelánea
- BMI-Oculta
INMEDIATAS (I):
- IEL-FALLAS ELECTRICAS
- IEL-Circuito Abierto
- IEL-Corto Circuito
- IEL-Falla de Energía / Voltaje
- IEL-Falla Tierra / Aislamiento
- IEL-Sin / Bajo Energía / Voltaje
- IIN-FALLAS INSTRUMENTOS
- IIN-Desajustado
- IIN- Falla Común (falla redundante)
- IIN-Falla en Control
- IIN-No Señal / Ind / Alarma
- IIN-Señal / Ind / Alarma incorrecta
- IIN-Software
- IMI-FALLAS MISCELANEAS
- IMI-Desconocida
- IMI-Miscelánea
- IMI-Oculta
- IIE-FALLAS EXTERNAS
- IIE-Bloqueado / Taponado
- IIE-Contaminación
- IME-FALLAS MECANICAS
- IME-Bloqueado / Taponado
- IME-Deformación
- IME-Desalineamiento
- IME-Fuga
- IME-Pegado
- IME-Suelto
- IME-Vibración
- IMT-FALLAS MATERIAL
- IMT-Cavitación
- IMT-Corrosión
- IMT-Desgaste
- IMT-Erosión
- IMT-Fatiga
- IMT-Fractura
- IMT-Quemado
- IMT-Sobrecalentamiento
Los Prefijos significan:
- B: BÁSICAS
- I: INMEDIATAS
- AD: ADMINISTRATIVAS
- DI: DISENO
- FI: FABRICACION / INSTALACION
- MI: MISCELANEAS
- OP: OPERACIONALES
- EL: ELECTRICAS
- IE: EXTERNAS
- IN: INSTRUMENTOS
- ME: MECANICAS
- MT: MATERIAL

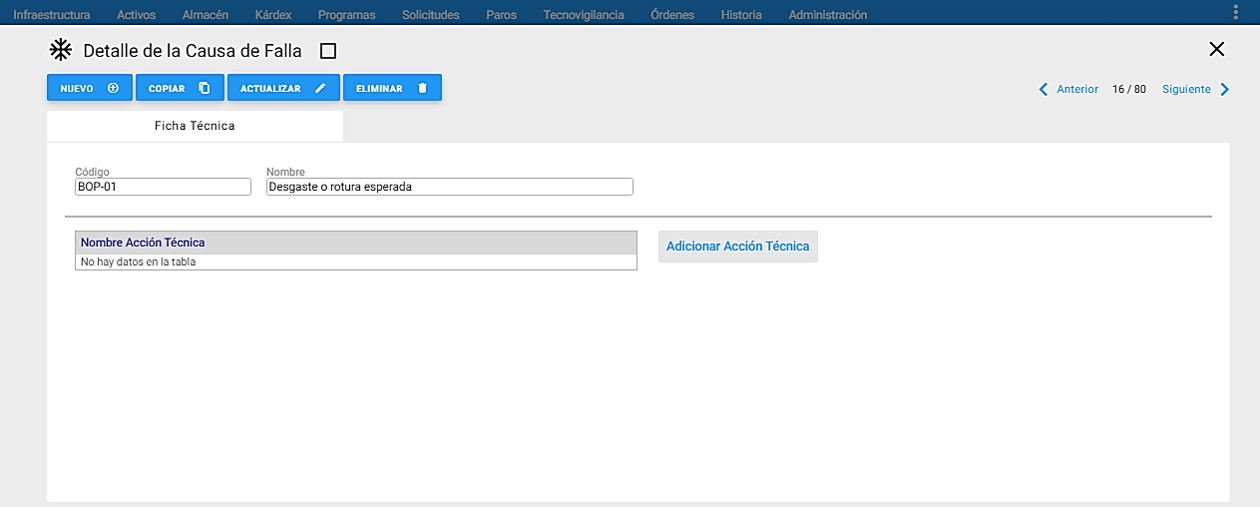

Imagen 65. Ventana Detalle Causa de Falla
En la gráfica anterior, Ventana Detalle de la Causa de Falla, se encuentra la información relevante a la Causa de Falla seleccionada en el Visor.
A continuación se describen los campos que componen el registro.
Código: Se define un código o indicativo único para la causa de falla, que puede ser un consecutivo. Ejemplo: BOP-01, el cual BOP corresponde a las abreviaturas del grupo y prefijo al que pertenece la Causa de Falla y 01 corresponde al primer registro.
Nombre: En este campo se registra la Causa de Falla. Este campo tiene una capacidad para 40 caracteres.
Acciones Técnicas: Es posible asociar a cada Causa de Falla las Acciones Técnicas que más comúnmente se ejecutan para evitarla y solucionarla. Se debe tener en cuenta que las Acciones Técnicas por Efecto pretenden ubicar la causa y que las Acciones Técnicas por Causa pretenden evitar y solucionar la causa.
Imagen 66. Ventana Detalle Causa de Falla (Acción Técnica)
En la ventana anterior Acciones Tecnicas se seleccionan de la lista desplegable y se adicionan con el botón del signo
Para desasociar una Acción Técnica de una Causa de Falla, se da clic en la Acción a desasociar y se presiona el icono .
Nota: Es importante tener en cuenta que las asociaciones y desasociaciones solo surten efecto al Actualizar o guardar la Causa de Falla.
